一、概 述

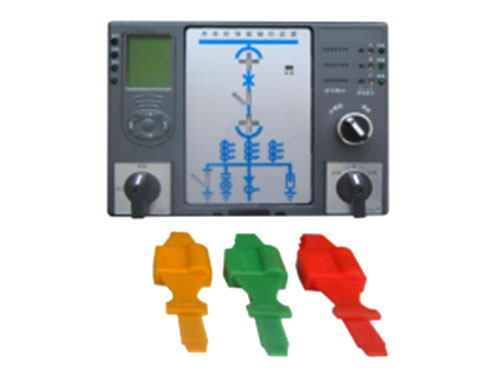

STL-ZCX系列產品是保定市斯德爾電氣有限公司根據當前中壓系統開關柜技術發展而設計開發的一種新型的模塊化、智能型、操作測量顯示裝置。
該系列產品集回路模擬指示、帶電指示及閉鎖功能、溫度數字實時顯示、自動加熱除濕控制、自動排風降溫控制、斷路器分合閘狀態指示、儲能、接地開關指示、手車位置指示、人體感應語音提示、智能防誤語音提示、主回路電力參數的測量顯示、高壓電氣接點在線測溫以及RS485通訊接口等功能于一體，可根據需要選配。
該系列產品以一體化布局配套裝備與開關柜，將大大簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。該系列產品可用于3～35kV戶內的開關柜、適用于中置柜、手車柜、固定柜、環網柜等多種開關柜，符合IEC255-22標準。
二、功能介紹
1、模擬狀態指示功能：
斷路器狀態指示：
當公共端觸點與斷路器合觸點接通，斷路器合閘并且分閘回路完好時，中間V字燈紅色模擬條亮。當公共端觸點與斷路器分觸點接通，斷路器分閘并且合閘回路完好時，中間V字燈綠色模擬條亮。
斷路器位置指示：
當公共端觸點與工作位置觸點接通時，兩個十字燈紅色垂直模擬條亮。當公共端觸點與試驗位置觸點接通時，兩個十字燈綠色水平模擬條亮。
接地開關位置顯示：
當公共觸點與接地刀觸點接通時，下方V字燈紅色模擬條亮，接地開關合閘。當公共觸點與接地刀觸點斷開時，下方V字燈綠色模擬條亮，接地開關分閘。
彈簧儲能顯示：
當公共端觸點與儲能觸點接通時，紅色方形模擬燈亮，顯示斷路器已儲能。當公共端觸點與儲能觸點斷開時，綠色方形模擬燈亮，顯示斷路器未儲能。
2、溫濕度控制功能：
兩路溫濕度控制及顯示，方便溫度及濕度定制修改，并且具有自動加熱除濕、自動排風降溫功能，有效的自動控制柜內溫濕度。
3、安防提示功能：
1）斷路器（負荷開關、接觸器）處于合閘狀態，誤將手車從實驗位置推至工作位置時，語音提示“請分斷路器（負荷開關、接觸器）”。
2）當接地刀閘處于合閘狀態、斷路器（負荷開關、接觸器）處于分閘狀態，誤將手車從實驗位置推至工作位置時，語音提示“請分接地刀閘”。
3）當接地刀閘處于合閘狀態、斷路器（負荷開關、接觸器）處于合閘狀態，誤將手車從實驗位置推至工作位置時，語音提示：“請分斷路器（負荷開關、接觸器）、請分接地刀閘”。
4）當柜體主回路帶電，柜前有人停留時，操顯裝置會語音提示“本柜主回路已帶電”，并同時點亮柜內照明；人員離去時，語音提示自動停止并自動熄滅柜內照明。
5）當柜體主回路斷電，柜前有人停留時，操顯裝置會語音提示“本柜住回路已斷電”，并同時點亮柜內照明；人員離去時，語音提示自動停止并熄滅柜內照明。
4、操作功能：
分合閘操作、儲能操作、遠方/就地操作、照明操作
5、帶電顯示及閉鎖功能
1）通過接入電容式高壓帶電傳感器（其輸出短路電流不低于220uA±10%），不但可以顯示高壓回路帶電狀態（三相），還可以與電磁鎖配合實現柜體門的強制閉鎖，并且如裝置運行中失電，不會引起電磁鎖誤動。
2）主回路A相、B相、C相中某一相會幾相帶電，則操顯裝置面板對應的帶電指示燈亮，同時將隨機所配的驗電筆插入操顯裝置面板對應的驗電孔，則該指示燈不亮或者變暗，驗電筆上燈亮；此時背部“帶電閉鎖輸出”接點斷開，電磁鎖閉鎖，操顯裝置面板解鎖指示燈不亮；三相均不帶電時，則對應的帶電指示燈均不亮，此時“帶電閉鎖輸出”接點閉合，電磁鎖打開，操顯裝置面板解鎖指示燈亮。
3）LED啟輝電壓（kV）：≤額定母線相電壓X（0.15～0.65）。
4）閉鎖啟控電壓（kV）：≤額定母線相電壓X 0.65。
6、電氣接點溫度在線監測功能
裝置采用Zigbee無線方式在線測量柜內高壓電氣接點（如：觸頭、隔離刀閘、電纜搭接頭、母排接頭等）的溫度，無線溫度傳感器采集的溫度數據實時通過無線鏈路上傳，因接收和采集均無電氣上的鏈接，因此可解決有效電氣隔離問題，無線溫度傳感器采用鋰電池供電，電池壽命可達5年以上。
7、電力參數綜合測量功能
1）可在線測量并顯示一次回路電流、電壓、有功功率、無功功率、有功電能、無功電能、功率因數、頻率等。
2）標準輸入電壓應不高于額定電壓（100V或400V）的120%。
3）標準額定輸入電流默認為5A（如為1A時訂貨請注明）。
8、通訊功能
裝置配有標準的RS485通訊接口（Modbus-RTU協議，波特率1200、2400、4800、9600可選），通訊距離小于1200米，總線上可接入128臺裝置及以內。
三、裝置選型
1、產品規格
| 功能 型號 | ZCX100A | ZCX100B | ZCX100C | ZCX100D | ZCX100E |
| 產品圖片 |  |
 |
|
|
|
|
動態模擬圖顯示高壓帶電顯示及閉鎖 |
標配 | 標配 | 標配 | 標配 | 標配 |
|
分合閘、接地、儲能等狀態指示 |
標配 | 標配 | 標配 | 標配 | 標配 |
| 溫濕度控制 | 標配 | 標配 | 標配 | 標配 | 標配 |
| 語音防誤提示 | 標配 | 標配 | 標配 | 標配 | 標配 |
| 人體紅外感應 | 標配 | 標配 | 標配 | 標配 | 標配 |
|
分合閘、儲能、遠方/就地、等操作開關 |
標配 | 標配 | 標配 | 標配 | 標配 |
|
主回路電力參數測量 |
無 | 無 | 標配 | 無 | 標配 |
|
電氣接點在線測溫 |
無 | 無 | 無 | 標配3點 | 標配3點 |
| RS485接口 | 選配 | 選配 | 選配 | 選配 | 選配 |
| 顯示方式 | 數碼管 | 液晶 | 液晶 | 液晶 | 液晶 |
| 開孔尺寸 | 220×165 | ||||
| 安裝方式 | 面板嵌入式安裝 | ||||
2、型號說明
STL-ZCX系列智能操控裝置系列產品的功能不同擴展為4種型號，分別為：ZCX100A、ZCX100B、ZCX100C、ZCX100D、ZCX100E等型號。
① 產品型號代碼:ZCX100A，ZCX100B，ZCX100C，ZCX100D，ZCX100E可選。
② 溫濕度控制路數：兩路為TH2，一路為TH1，沒有則省略此項。
③ 電磁閉鎖輸出，無電磁閉鎖輸出功能則省略此項。
④ 帶電顯示，無帶電顯示功能則省略此項。
⑤ 工作電源：DC220V、AC220V、DC110V可選。
⑥ 語音提示，無語音提示則省略此項。
⑦ RS485通訊，無通訊則省略此項。
